Das Original:

Gebaut wurden die 6 Boote der Klasse 210 in den deutschen Nordseewerken in Emden.

Zuvor wurden sie in internationaler Zusammenarbeit mit Deutschland entwickelt, da diese Boote zunächst auch für beide Länder gedacht waren. Jedoch stieg Deutschland gegen Ende aus dem Projekt aus, da man sich in manchen Details nicht einigen konnte und somit das Boot für Deutschland uninteressant wurde. Meines wissens spielte dabei auch die Größe eine entscheidende Rolle.



Die technischen Daten:



• • Länge: 59 m
  • Breite: 5,40 m
  • Höhe: 10,50
  • Tauchtiefe: max 250 m
  • Besatzung: 21



Das Modell im Maßstab 1:30



• • Länge: 2m
  • Breite: 180mm
  • Höhe: 350mm
  • Gewicht: 42kg
  • Kiellegung war 12/2008

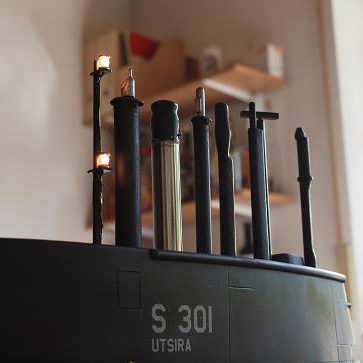

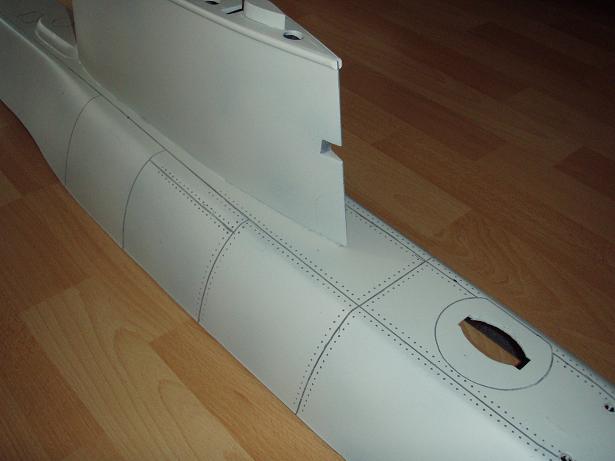

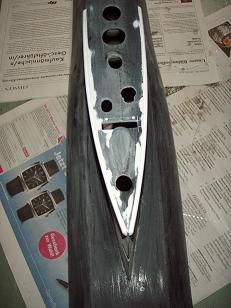

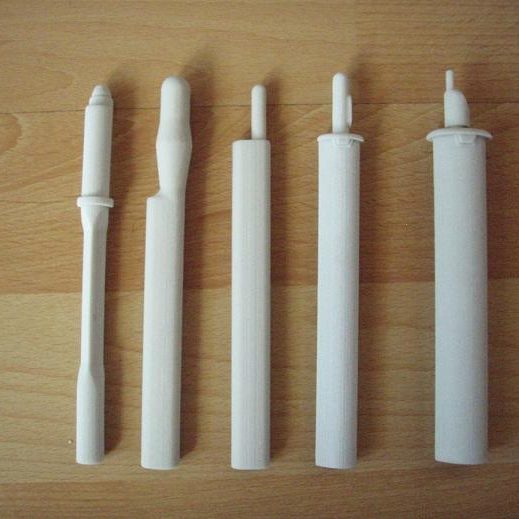

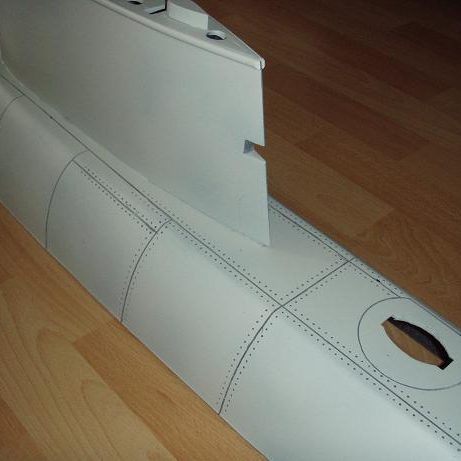

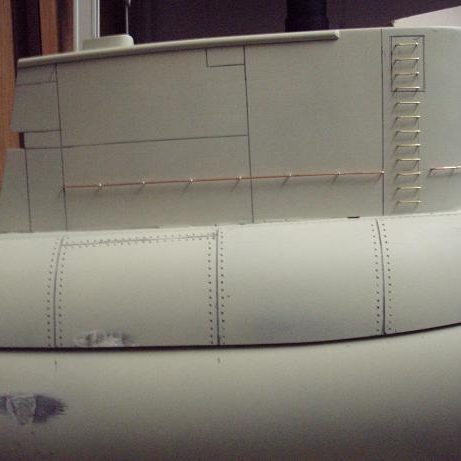

Endlich sind die Formen da. Nachdem ich in stundenlanger Arbeit das Modell fast vollständig in 3D am Rechner erstellt hatte, hab ich nun doch es endlich geschafft einen der ULA-Bauer der ersten Stunde zu kontaktieren: Ralf Quidde. Er hat mir dann auch gleich zugesagt, mir die Formen für Bug, Heck, Turm und Deck zum laminieren zur Verfügung zu stellen…

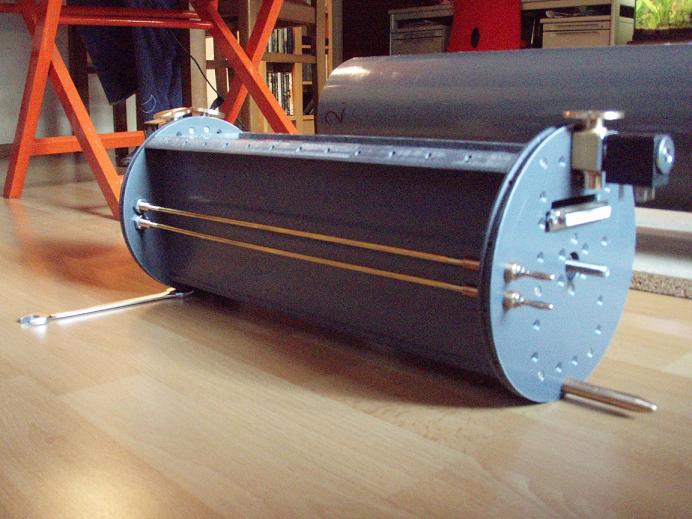

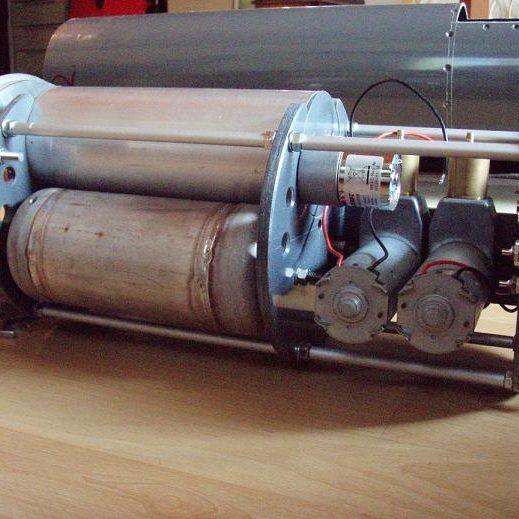

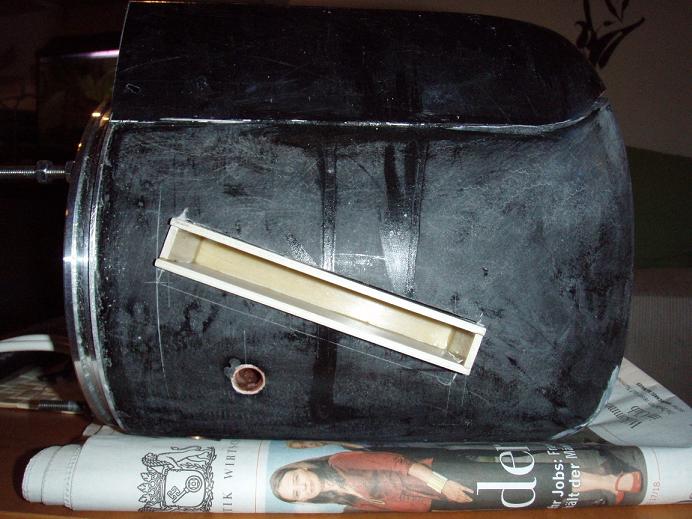

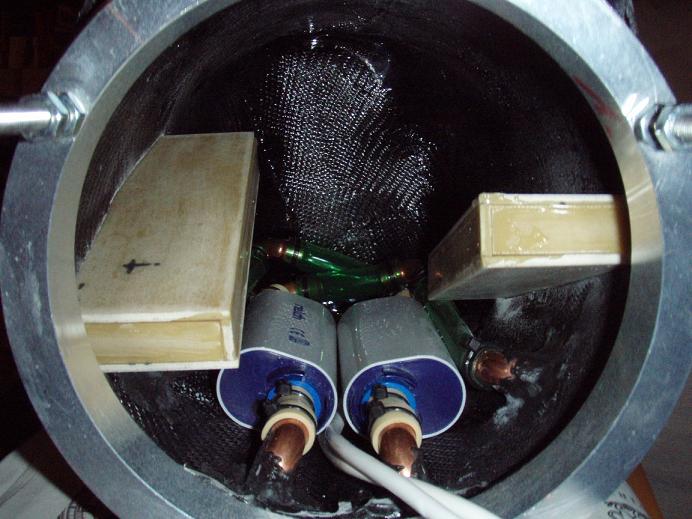

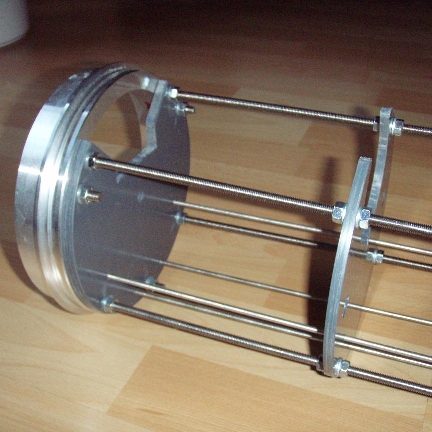

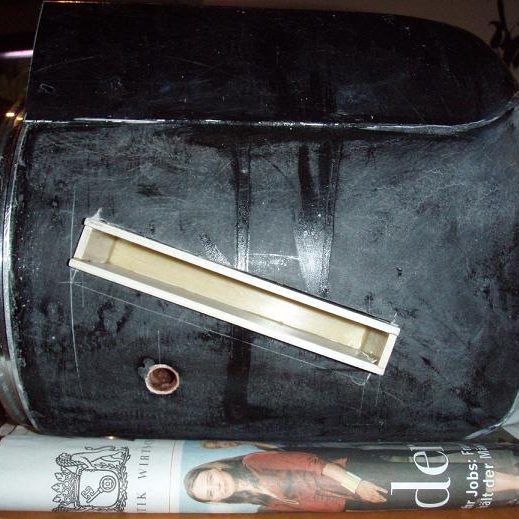

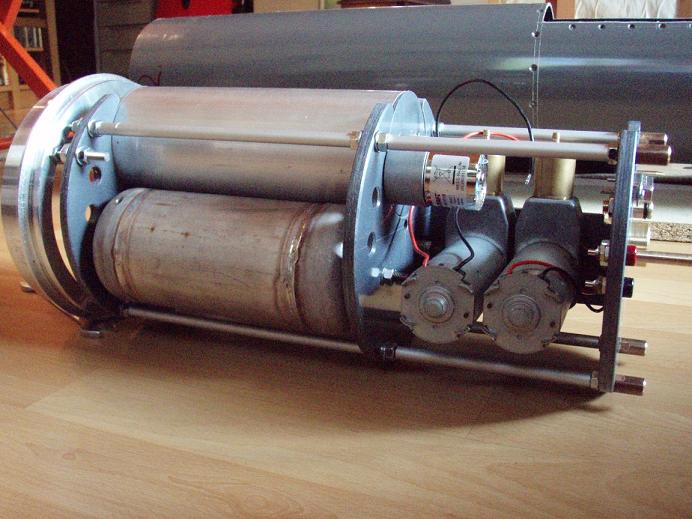

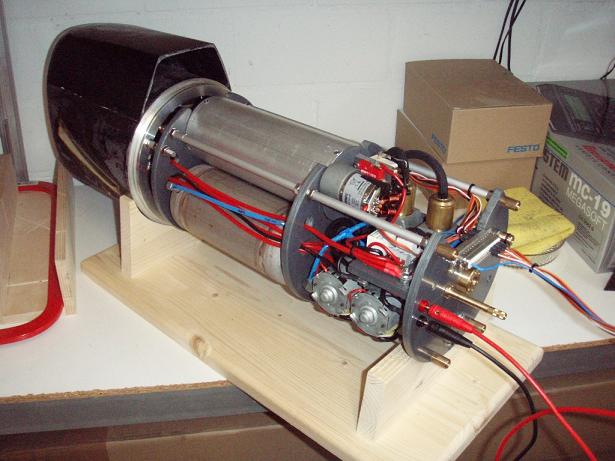

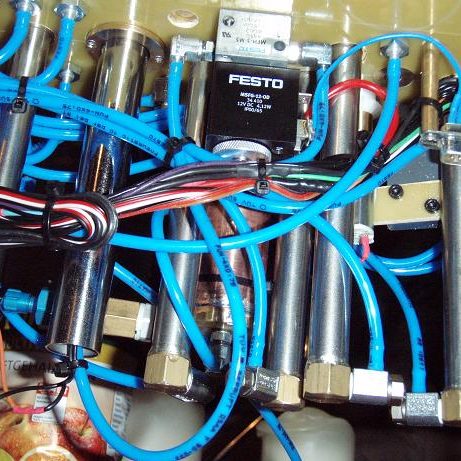

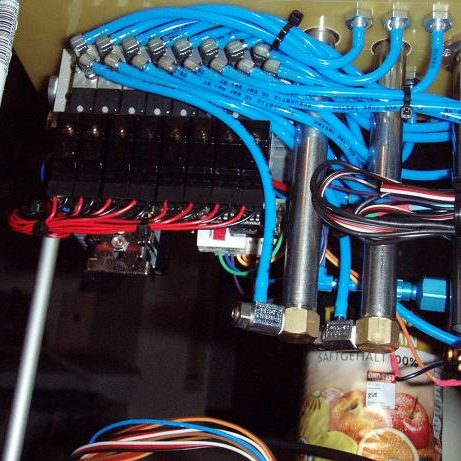

Das Technikgerüst füllt sich allmählich. Der Antriebsmotor ist eingebaut und der Haupttauchtank ist bereit zum Einkleben. Dies wird jedoch erst viel später erfolgen, da ich zunächst alles in ruhe Testen möchte, um ggf. kleinere Änderungen einfach durchführen zu können. Weiter ging es mit dem Heck. Das Heck wurde hinten aufgebohrt und vorbereitet für das Hecklager. Dieses besteht aus einem Alu-Konus in diesen von innen zwei Radialkugellager eingepresst werden. Abgedichtet wird das ganze mit einem Wellendichtring der von außen eingepresst wird. Letztere Pressung ist jedoch nur so stark, dass der Wellendichtring bei Bedarf ohne Probleme ausgewechselt werden kann.

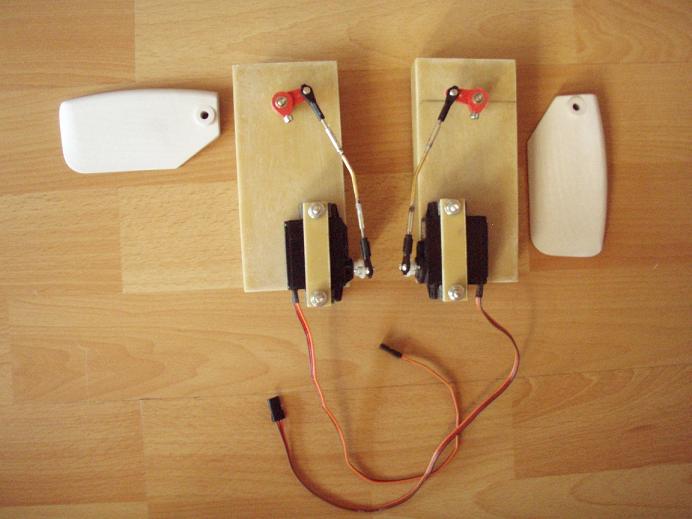

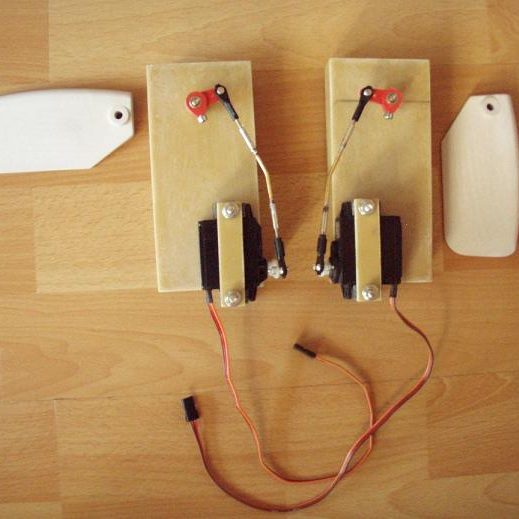

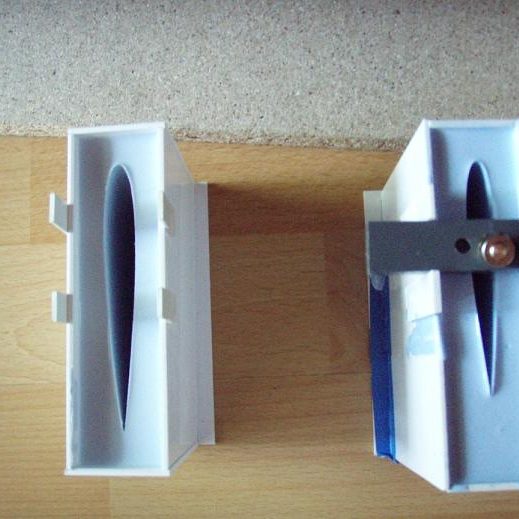

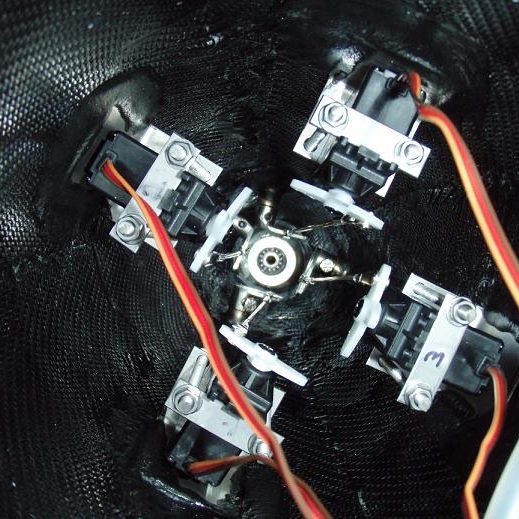

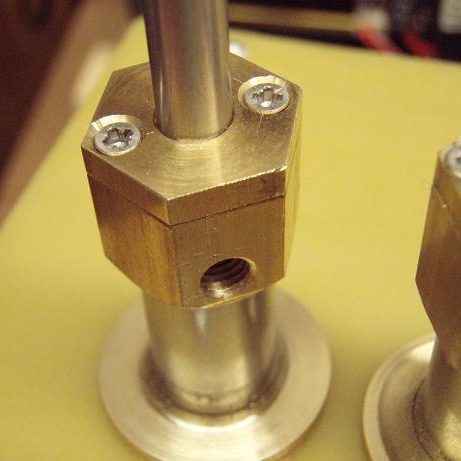

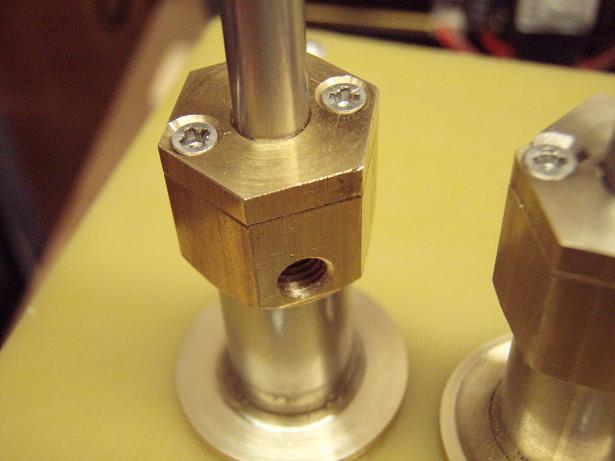

Zunächst wurden die Ruderkoker gedreht und die dazugehörigen Achsen und Einlegeteile für die Ruder. Vor dem Verkleben wird alles Probeweise zusammengesteckt und die Maße überprüft. Nach dem Einkleben wurden die vier Servos samt Gestänge eingebaut. Als Halterung habe ich vier Edelstahlbleche L-förmig gebogen und darauf die Servos mit einem kleinen Querblech und Gewindestangen befestigt. Die L-Bleche wurden zuvor mit Epoxydharz in den Rumpf eingeklebt.

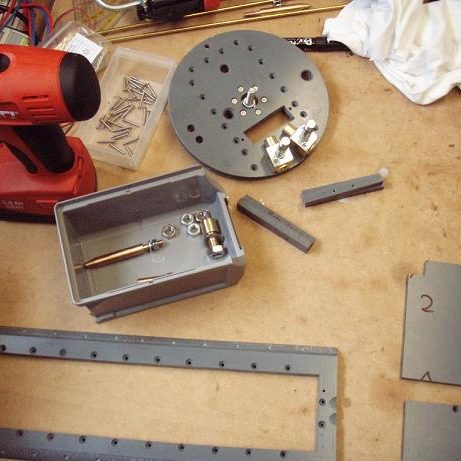

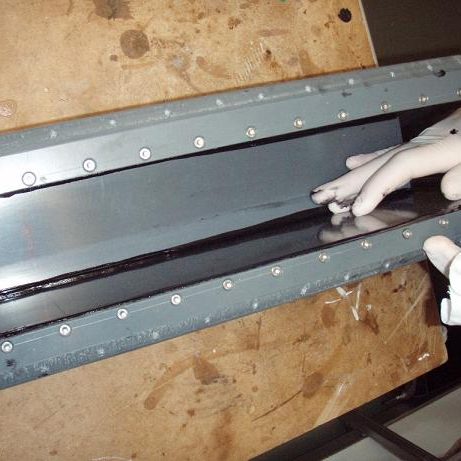

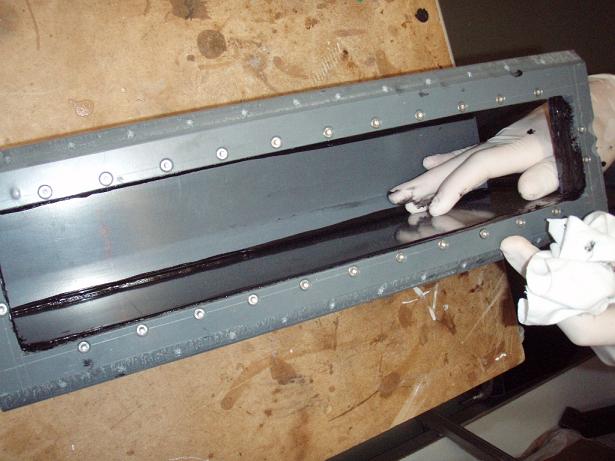

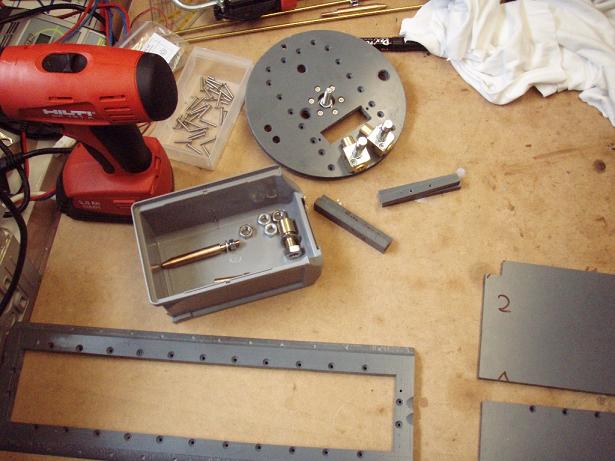

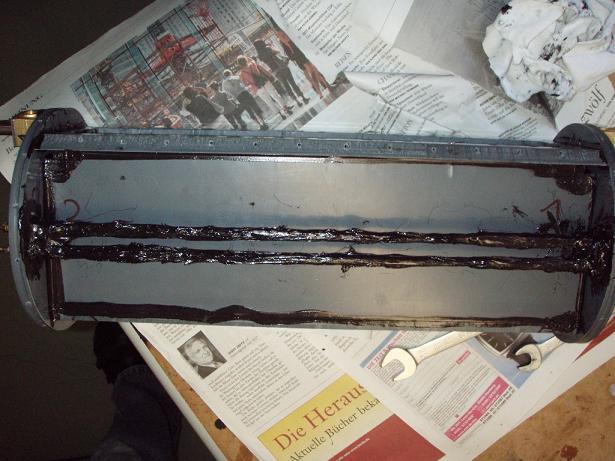

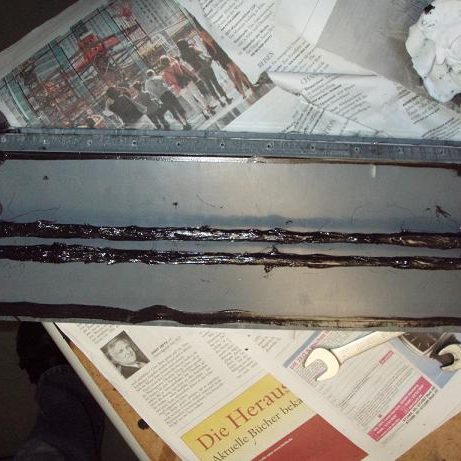

Dann wurden die Grundplatte mit der ersten Sikaflex-Wurst eingeschmiert, das Gegenstück aufgesetzt und verschraubt. Was beim Verschrauben überqoll wurde mit dem Finger (Handschuhe nicht vergessen!!!) schön glatt gestrichen. MIt dieser Technik wurde dann die restlichen Teile auch verbunden. Um das Sikaflex schön geschmeidig zu halten, bzw. die Kraft beim Drücken zu reduzieren, habe ich die Tube in den Pausen in einen Eimer mit warmem Wasser gestellt.

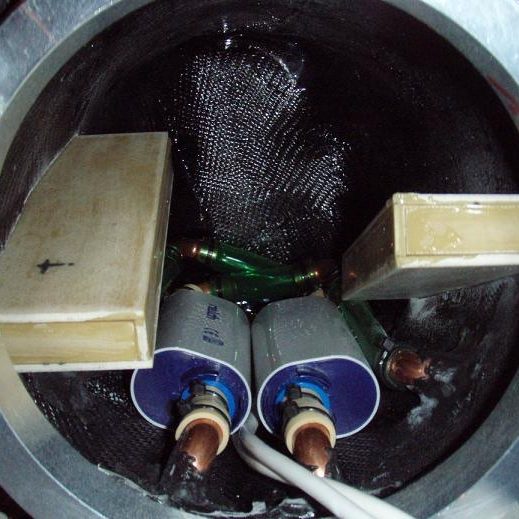

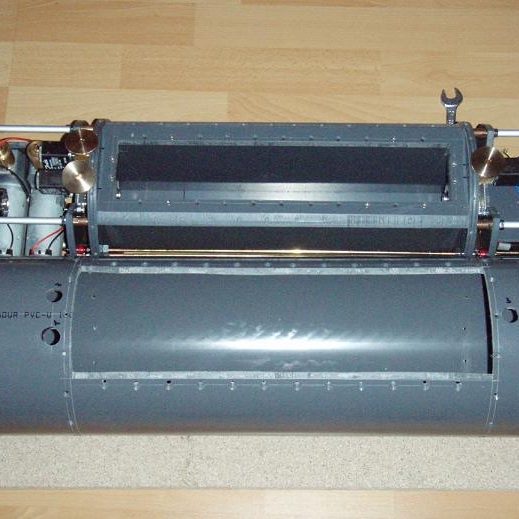

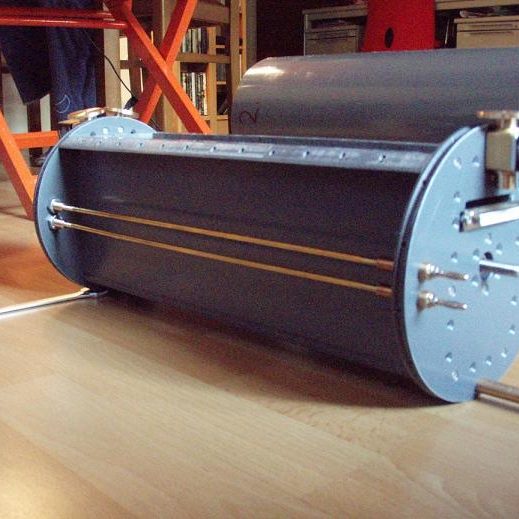

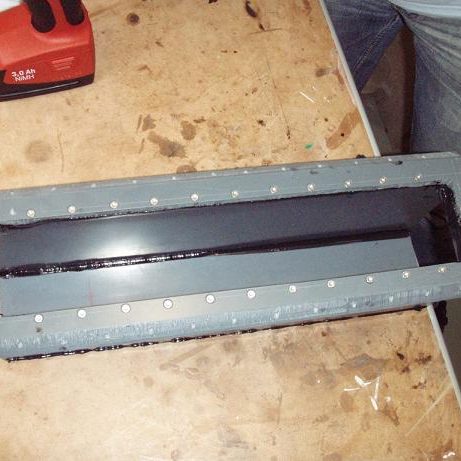

Die Stromschienen wurden vor dem Einbau zunächst 2x mit Schrumpfschlauch eingeschrumpft, dann verschraubt und anschließend dick (und vor allem gründlich) mit Sikaflex eingeschmiert. So auch natürlich alle anderen Dichtstellen. Damit der Tank auch zurm Rohr hin abgedichtet werden kann, wurde am Anfang in die beiden Spanten (vorne und hinten) je eine Nut eingestochen. In dies Nut wurde dann durch die Verschraubungslöcher von außen das Sikaflex eingebracht und zwar solange, bis es immer zum nächsten Loch schon wieder heraus kam. Damit das Einschrauben der Schrauben besser von der Hand geht, ist es sinnvoll, zunächst mit einer Nadel die eingeschlossene Luft aus dem Schraubenloch zu entfernen, da man sonst die Schraube gar nicht tief genug einschrauben kann. Die bleibt dann einfach stehen oder kommt nach kurzer Zeit trotz Gewinde einem wieder entgegen…

Nach langem hin und her, hab ich mich dazu entschieden den Propeller selber zu bauen – so schwer kann das ja gar nicht sein. Die Blätter hat mir Gerret zusammen mit seinen fräsen lassen. Diese wurden dann auf der einen Seite rund und auf der anderen Seite spitz zugefeilt. Die Nabe hab ich nach dem Drehen von Manni fräsen lassen (eine Fräse fehlt mir noch in meiner Werkstatt, leider aber auch der Platz dazu…) Entgegen der meisten Empfehlungen hatte ich die Blätter doch schon vor dem Hartlöten gebogen, entsprechend schwer war dann das ausrichten in der Lötlehre. Es hat dann aber trotzdem recht gut geklappt, wie man den Bildern entnehmen kann…

Finally the molds have arrived. After spending many hours creating the model almost completely in 3D on the computer, I have now finally managed to get in touch with one of the very first ULA builders: Ralf Quidde. He immediately agreed to provide me with the molds for the bow, stern, sail (tower), and deck for laminating.

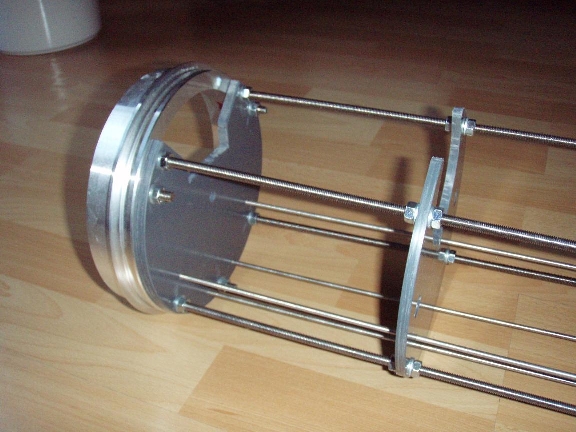

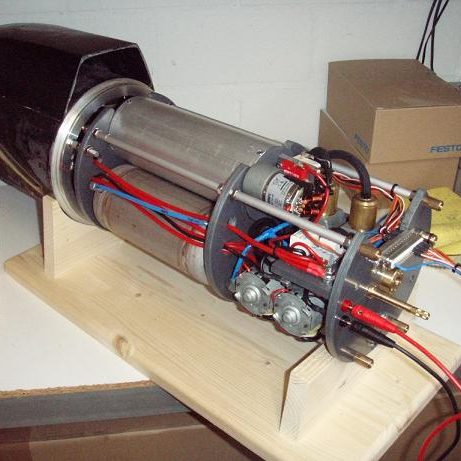

The technical framework is gradually taking shape. The drive motor has been installed and the main ballast tank is ready to be glued in. However, this will only be done much later, as I first want to test everything thoroughly and be able to make any necessary small changes easily. Work then continued on the stern. The stern was drilled out at the rear and prepared for the stern bearing. This consists of an aluminum cone into which two radial ball bearings are pressed from the inside. The entire assembly is sealed with a shaft seal that is pressed in from the outside. This final press fit is only tight enough to ensure that the shaft seal can be replaced without any problems if needed.

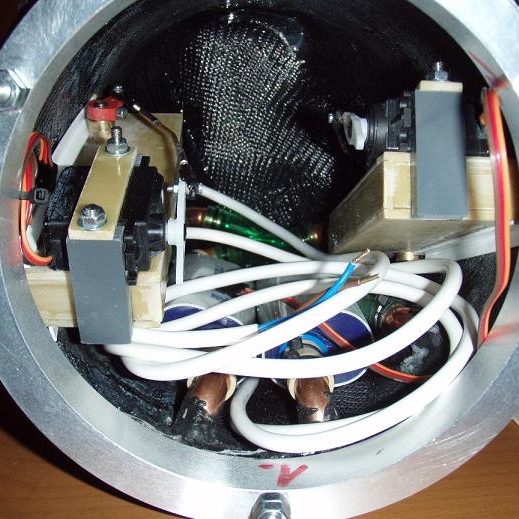

First, the rudder tubes were turned, along with the corresponding shafts and insert parts for the rudders. Before gluing, everything was test-fitted and the dimensions were checked. After bonding, the four servos and their linkages were installed. As mounting brackets, I bent four stainless-steel plates into an L shape and mounted the servos on them using a small cross plate and threaded rods. The L-shaped plates were previously glued into the hull with epoxy resin.

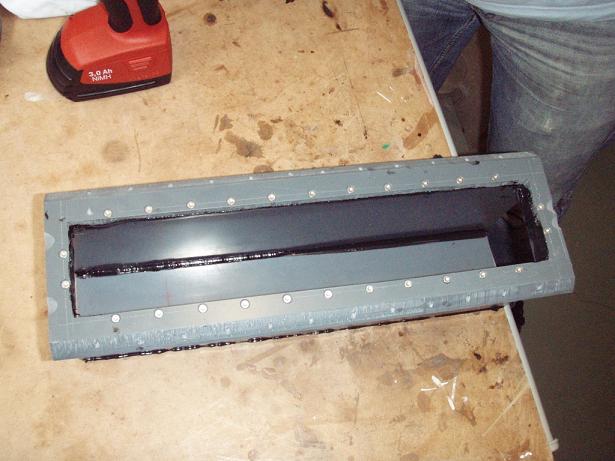

Next, the base plate was coated with the first bead of Sikaflex, the mating part was placed on top, and everything was screwed together. Any Sikaflex that squeezed out during tightening was smoothed nicely with a finger (don’t forget gloves!!!). Using this technique, the remaining parts were also joined together. To keep the Sikaflex nice and pliable, and to reduce the force needed to press it out, I placed the tube in a bucket of warm water during breaks.

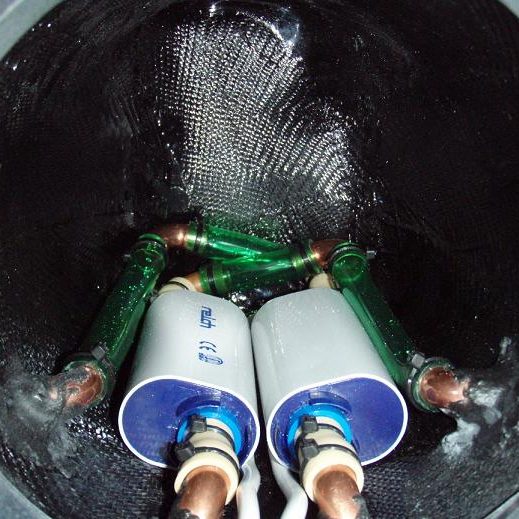

Before installation, the power rails were first covered twice with heat-shrink tubing, then screwed in place and afterward generously (and above all thoroughly) coated with Sikaflex. The same was done, of course, for all other sealing points. So that the tank could also be sealed toward the tube, a groove was first cut into each of the two bulkheads (front and rear). Sikaflex was then injected into this groove from the outside through the screw holes, continuing until it emerged again from the next hole. To make screwing in the bolts easier, it is advisable to first use a needle to release the trapped air from the screw hole; otherwise, the screw cannot be driven in deeply enough. It will simply stop or, after a short time, come back out toward you again despite the threads.

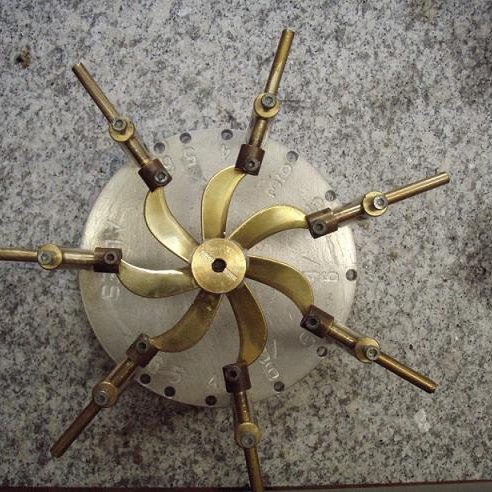

After a lot of back and forth, I decided to build the propeller myself—how hard could it be, after all? Gerret had the blades milled for me together with his own. These were then filed round on one side and pointed on the other. The hub, after being turned by Manni, was milled (a milling machine is still missing from my workshop—unfortunately, so is the space for one…). Contrary to most recommendations, I had already bent the blades before hard soldering, which made aligning them in the soldering jig correspondingly difficult. Nevertheless, it still worked out quite well, as can be seen in the pictures.
